2475接線圖

2475接線圖

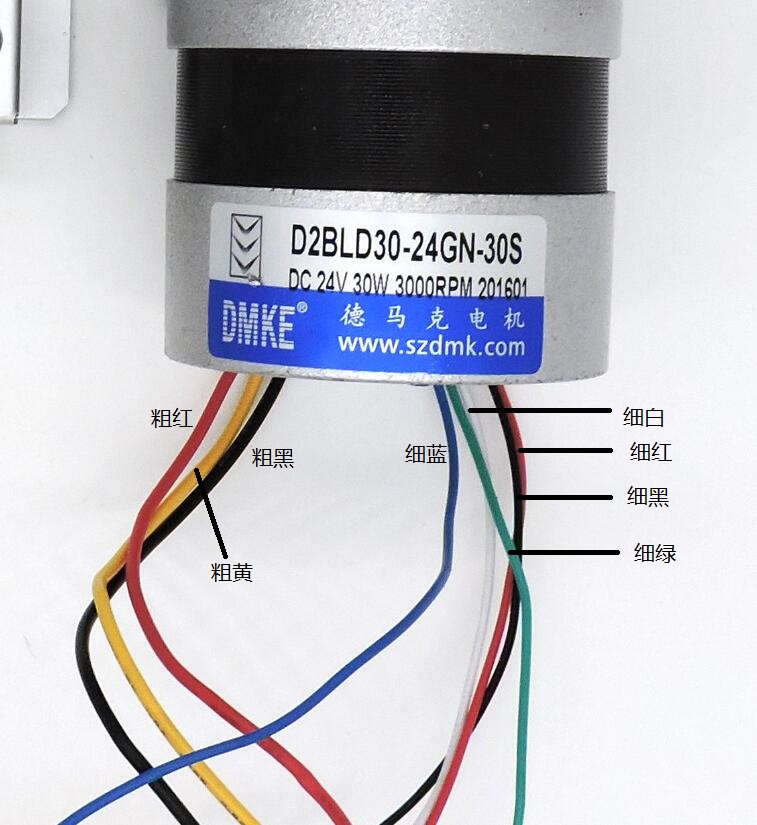

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便壹定发(中国区)官方网站把對應的線連接到驅動器上

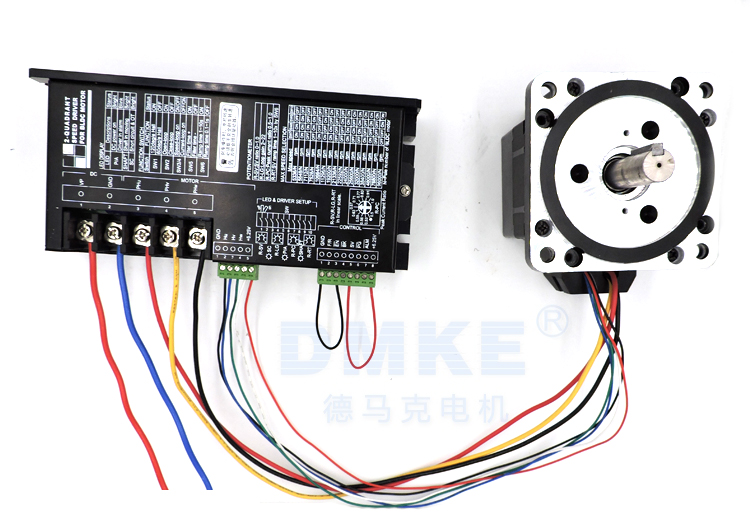

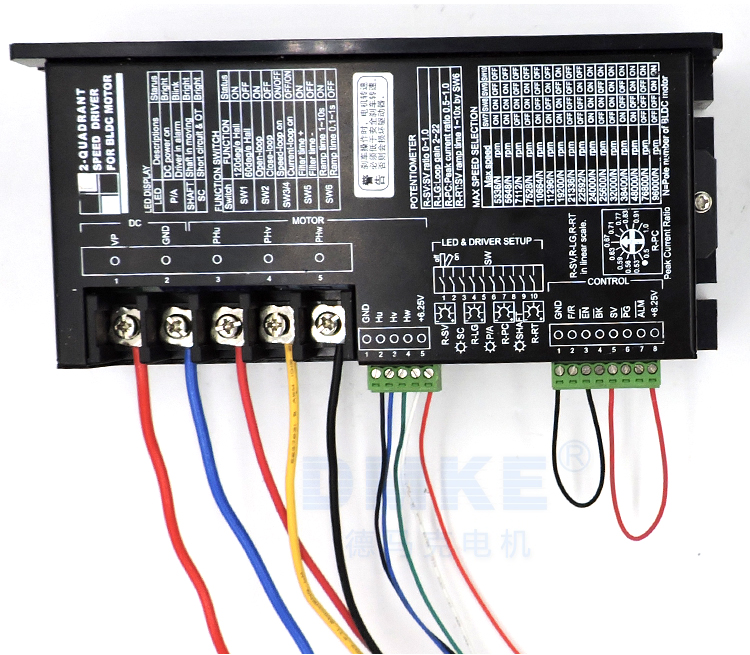

二、2745驅動器接線圖俯視圖：

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 VP         接 電源正極（最粗紅線）

2、  GND      接  電源負極（最粗藍線）

3、  PHU       接  電機的粗紅線

4、  PHV       接 電機的粗黃線

5 、 PHW      接 電機的粗黑線

6、  GND    接 電機的細黑線

7、  HU        接 電機的細藍線

8、  HV        接 電機的細綠線

9、  HW      接 電機的細白線

10、+0.25v     接 電機的細紅線

11、+5v      接 開關的紅線（5v）

12、GND   另用一條線接 EN

13、F/R   不接線，留空白

14、EN   接GND

15、BK  不接線

16、SV  領用一條線接 0.25v

17、PG 不接線

18、ALM  不接線

19、+0.25v  接 SV
