有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢：13928804016胡工（微信號同步）
2 額定參數
額定電壓 | 額定電流 | 峰值電流 | 額定轉速 |
DC12V~30V | 3A | 6A | 適用電動機的最大轉速20000RPM |
使用測功機測量額定電流和額定轉速時，應在額定功率、額定轉矩情況下測得。使用測功機和示波器測量峰值電流時，應在額定轉速啟動瞬間測得。

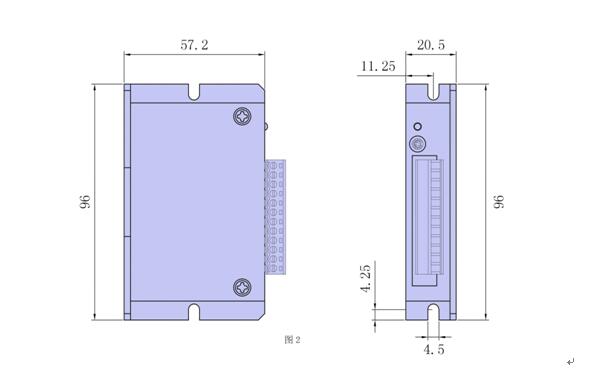

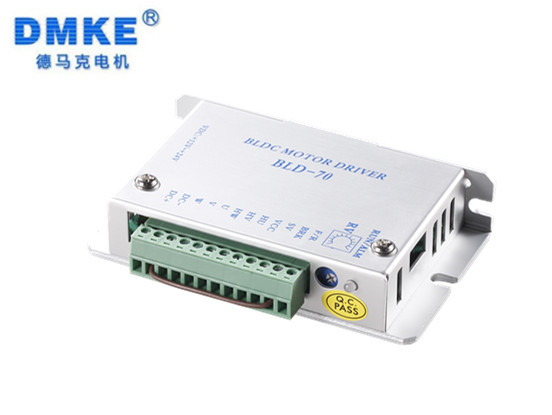

3 外觀尺寸
3-1 外觀
驅動器的外觀應光潔完好，若存在開裂、凹陷是不被允許的。
當驅動器遞交給客戶時，驅動器的快速剎車（BRK）和霍爾電源負極（DC-）端的連接線應已如圖1連接完好。

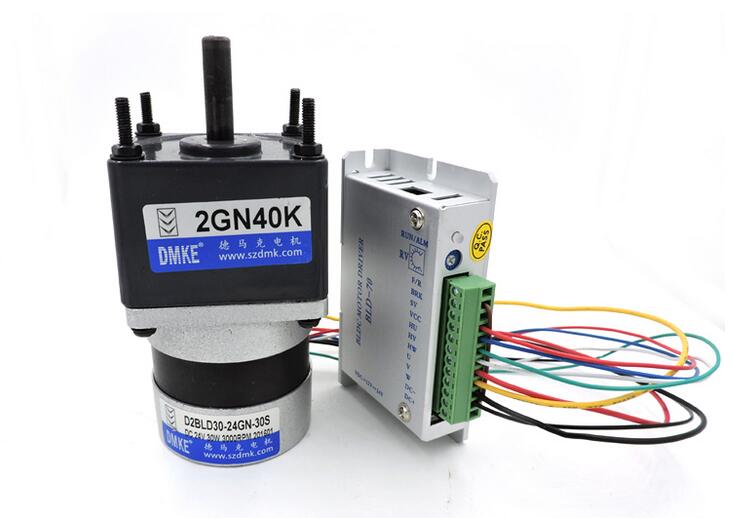

4 功能與運行
4-1 啟動和停止
當驅動器遞交給客戶的時候，驅動器的快速剎車（BRK）和霍爾電源負極（DC-）端的連接線已連接完好。當接通電源時，驅動器BLD-70便能帶動電動機自行運轉。
連接和斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線可控制電動機的運行和停止。當快速剎車（BRK）和霍爾電源負極（DC-）端連接時，電動機運行。反之電動機停止運轉。
4-2 方向控制
連接和斷開F/R端和COM端的連接線可實現電動機不同方向的運轉。
當斷開F/R端和COM端的連接線時，電動機順時針運轉。
當連接F/R端和COM端的連接線時，電動機逆時針運轉。
4-3 快速停止
當驅動器遞交給客戶的時候，快速剎車（BRK）和霍爾電源負極（DC-）端的連接線已連接。當接通電源時，驅動器BLD-70便能帶動電動機自行運轉。
連接或斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線可控制電動機的自然運行和快速停止。
當斷開快速剎車（BRK）和霍爾電源負極（DC-）端的連接線時，電動機快速停止。
當連接快速剎車（BRK）和霍爾電源負極（DC-）端的連接線時,電動機運轉。
4-4 調速方法

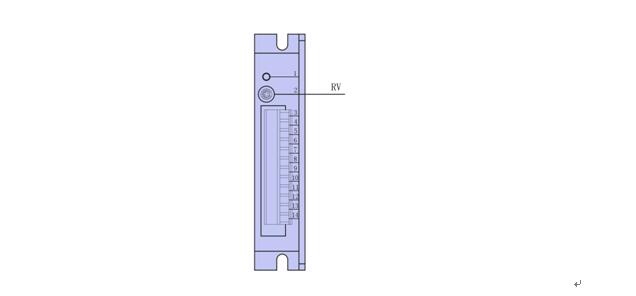

4-4-1 通過內置電位器（RV）設定
順時針轉動電位器（RV），電動機速度增大。
逆時針轉動電位器（RV），電動機速度減小，旋轉至極限位置時，電動機停止運行。

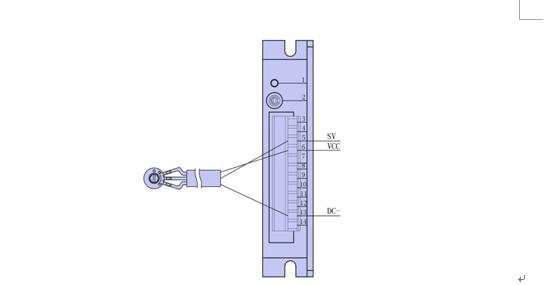

4-4-2 通過外部電位器設定
使用外部電位器進行調速時，定位器中間引出端連接SV端，兩側的引出端 分別連接REF+、COM端。此時的內置電位器（RV）需逆時針旋轉至極限位置。

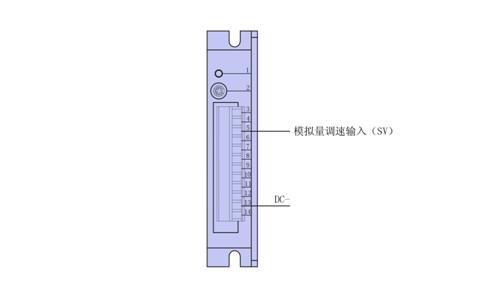

4-4-3 通過輸入模擬電壓設定
可輸入模擬電0~+5V設定時，內置電位器（RV）需逆時針旋轉至極限位置。
5 使用指引

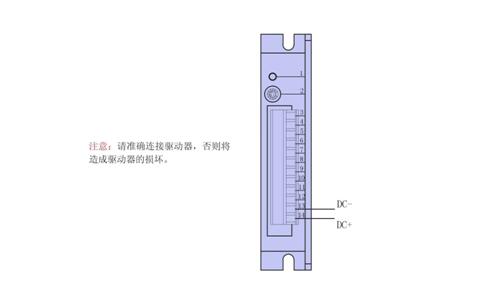

5-1 電源
BLD-70輸入電源應為DC12V~30V。
具體接線圖：BLD-70接線圖
其他型號驅動器接線圖：驅動器接線圖匯總
