有關直流伺服電機電壓,功率,轉速,編碼器更換,配減速箱等性能問題,或電機定制開發,驅動器定制開發,請來電咨詢:13928804016胡工(微信號同步)

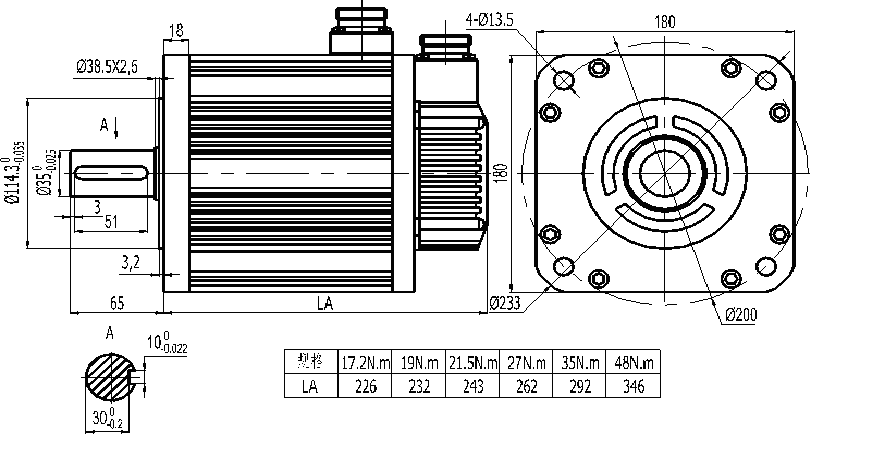

電機尺寸圖:
參數表:
電機型號 | D180ST-M17215 LB□(□□) | D180ST-M19015 LB□(□□) | D180ST-M21520 LB□(□□) | D180ST-M27010 LB□(□□) | |||||||||||||||||||
額定功率 (KW) | 2.7 | 3.0 | 4.5 | 2.9 | |||||||||||||||||||
額定線電壓 (V) | 220 | 220 | 220 | 220 | |||||||||||||||||||
額定線電流 (A) | 10.5 | 12 | 16 | 12 | |||||||||||||||||||
額定轉速 (rpm) | 1500 | 1500 | 2000 | 1000 | |||||||||||||||||||
額定力矩 (N.m) | 17.2 | 19 | 21.5 | 27 | |||||||||||||||||||
峰值力矩 (N.m) | 43 | 47 | 53 | 67 | |||||||||||||||||||
反電勢 (V/1000r/min) | 112 | 97 | 84 | 138 | |||||||||||||||||||
力矩系數 (N.m/A) | 1.64 | 1.58 | 1.34 | 2.25 | |||||||||||||||||||
轉子慣量 (Kg.m2) | 3.4×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | |||||||||||||||||||
繞組(線間)電阻 (Ω) | 0.7 | 0.4 | 0.24 | 0.48 | |||||||||||||||||||
繞組(線間)電感 (mH) | 3. 5 | 2.42 | 1.45 | 3.26 | |||||||||||||||||||
電氣時間常數 (ms) | 5 | 6 | 6 | 6.79 | |||||||||||||||||||
重量 (Kg) | 19.5 | 20.5 | 22.2 | 25.5 | |||||||||||||||||||
電機型號 | D180ST-M27015 LB□(□□) | D180ST-M35010 LB□(□□) | D180ST-M35015 LB□(□□) | D180ST-M48015 LB□(□□) | |||||||||||||||||||
額定功率 (KW) | 4.3 | 3.7 | 5.5 | 7.5 | |||||||||||||||||||
額定線電壓 (V) | 220 | 220 | 220 | 220 | |||||||||||||||||||
額定線電流 (A) | 16 | 16 | 19 | 32 | |||||||||||||||||||
額定轉速 (rpm) | 1500 | 1000 | 1500 | 1500 | |||||||||||||||||||
額定力矩 (N.m) | 27 | 35 | 35 | 48 | |||||||||||||||||||
峰值力矩 (N.m) | 67 | 70 | 70 | 96 | |||||||||||||||||||
反電勢 (V/1000r/min) | 103 | 134 | 113 | 94 | |||||||||||||||||||
力矩系數 (N.m/A) | 1.69 | 2.2 | 1.84 | 1.5 | |||||||||||||||||||
轉子慣量 (Kg.m2) | 6.1×10-3 | 8.6×10-3 | 8.6×10-3 | 9.5×10-3 | |||||||||||||||||||
繞組(線間)電阻 (Ω) | 0.28 | 0.31 | 0.21 | 0.104 | |||||||||||||||||||
繞組(線間)電感 (mH) | 1.74 | 3.28 | 1.57 | 0.77 | |||||||||||||||||||
電氣時間常數 (ms) | 6.2 | 10.58 | 7.47 | 7.4 | |||||||||||||||||||
重量 (Kg) | 25.5 | 30.5 | 30.5 | 40 | |||||||||||||||||||
編碼器線數 (PPR) | 2500 | ||||||||||||||||||||||
電機絕緣等級 | Class B(130℃) | ||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||
使用環境 | 環境溫度: -20℃~ +50℃ 環境濕度:相對濕度<90%(不結霜條件) | ||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | |||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 |
